輸入信號：0～10V /2-10V/0-5V/1-5V/0～20mA /4～20mA

輸入阻抗：電壓輸入大約100KΩ;電流輸入大約50Ω

輸出信號：0～10V /2-10V/0-5V/1-5V/0～20mA /4～20mA

輸出紋波：電壓信號：< 20 mVpp (10 kΩ時)；

                  電流信號：< 20 mVpp (500 Ω時)

允許輸出負載能力：電流< 500Ω(20 mA時) 電壓：≥ 10 KΩ

最大輸出電流限制：<30mA

配電電壓：20VDC±10%

供電電源電壓范圍：20～30VDC

額定供電電壓：24VDC

最大電流消耗：配電器<45mA 隔離器<25mA

轉換精度: 萬能信號組合：0.15%F.S; 單一輸入輸出信號：0.1%F.S

             溫度漂移：±0.1%/10℃

截止頻率：（3dB） 大約 100 Hz

階躍響應：（10-90%） 大約 3.2 ms

電氣隔離： 符合EN 61010的基礎隔離

隔離能力：輸入-輸出-電源 1.0 kV (50Hz，1min)

環境溫度范圍：-20℃～60℃(工作);-40℃～80℃（存放或運輸）

環境溫度范圍：5～95%RH(無冷凝)

LED指示：紅色LED(電源指示)

殼體材料： PBT

外殼防護等級： IP20

外形尺寸：6.5×100×108mm(寬×高×深)

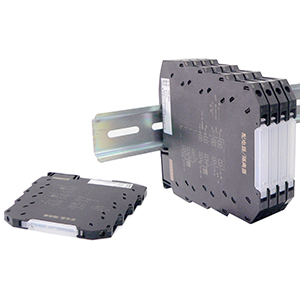

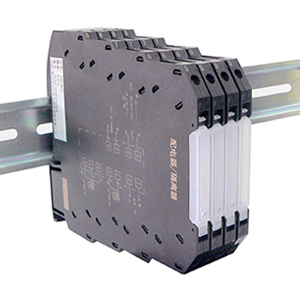

安裝方式：標準35mmDIN導軌卡式安裝

接線電纜(截面)：0.5～2.5mm2單芯線或多芯線

連接類型：M3螺絲連接，最大扭矩0.8Nm
