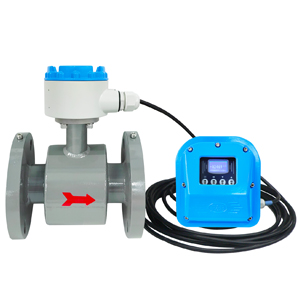

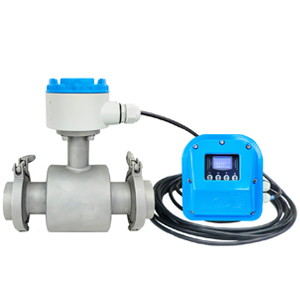

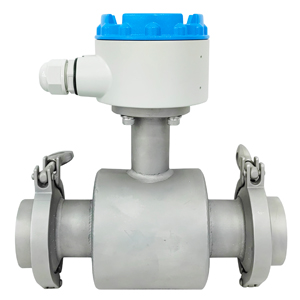

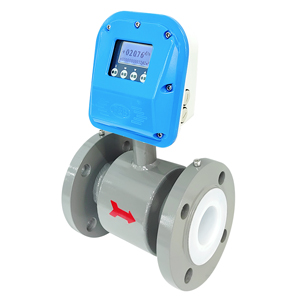

FBF83系列電磁流量計

電磁流量計的工作原理是基于法拉第電磁感應定律，當一個導體在磁場內運動時，在與磁場方向、導體運動方向相互垂直的導體兩端，會產生感應電動勢，電動勢的大小與導體運動速度和磁場的磁感應強度成正比。
電磁流量計可用于測量封閉管道中導電流體的體積流量，它廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水控制、造紙、醫藥、食品等工農業的生產工藝過程中流量的測量和控制。

◆ 傳感器采用整體焊接結構，密封性能良好；

◆ 結構簡單、可靠，無可動部件，工作壽命長；

◆ 傳感器無節流部件，不存在堵塞現象，因而適用于測量有懸浮物、固體顆粒、纖維等兩相流，另外由于清洗和滅菌消毒方便，故特別適用于食品和制藥工業；

◆ 不受流體密度、黏度、溫度、壓力和電導率變化的影響，線性測量原理能實現高精度測量；

◆ 測量管內無阻流件，無壓力損失，直管段要求低；

◆ 無需附加電極的空管測量功能，連續測量，定值報警；

◆ 公稱通徑DN10～DN2000，覆蓋范圍寬，襯里和電極有多種選擇，能滿足多種導電流體的要求；

◆ 轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小；

◆ 轉換器采用嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精度高，流量測量范圍度可達1500：1；

◆ 高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；

◆ 不必打開前蓋，便于操作的紅外開關，方便現場設置，更適合于惡劣的環境；

◆ 具有RS485或HART數字通訊信號輸出；

◆ 具有電導率測量功能，可以判別傳感器是否空管；具有自檢與自診斷功能；

◆ 采用SMD器件和表面安裝（SMT）技術，電路可靠性高；

◆ 可用于相應的防爆場合。

● 精確度：	DN10～DN20： ±0.25%FS （流速0.3 m/s以下） ±1.0%R （流速0.3～1 m/s） ±0.5%R (流速1～15 m/s) DN25～DN600： ±0.25%FS （流速0.3 m/s以下） ±0.5%R （流速0.3～1 m/s） ±0.3%R (流速1～15 m/s) DN700～DN2000： ±0.25%FS （流速0.3 m/s以下） ±1%R （流速0.3～1 m/s） ±0.5%R (流速1～15 m/s) %FS：相對量程; %R：相對測量值
● 公稱壓力：	4.0MPa（DN10～DN80） 1.6MPa（DN100～DN150） 1.0MPa（DN200～DN1000） 0.6MPa（DN1000～DN2000）以上規格默認，其它規格和標準可按用戶要求提供。
● 測量介質：	電導率≥5μs/cm的液體及固液二相流體
● 流速測量范圍：	0.1 m/s～15m/s 流速分辨率：0.5mm/s
● 電流輸出	0～10mA(負載電阻：0～1500Ω) 4～20mA(負載電阻：0～750Ω)
● 數字頻率輸出：	1～5000HZ，光電隔離，隔離電壓:>1000VDC
● 供電電源：	交流電源：220VAC (+10%/-15%) 頻率：45～63HZ 直流24V開關電源：18VDC～32VDC。
● 耗散功率：	小于20W
● 電氣接口：	M20×1.5
● 環境溫度：	-20℃～60℃
● 相對濕度：	5%～90%
● 流體介質最高溫度	一體型流量計：70℃ 分體型流量計：80℃（氯丁橡膠），可選120℃； 70℃（聚氨酯橡膠）； 100℃（聚四氟乙烯），可選150℃； 100℃（聚全氟乙丙烯）。
● 轉換器外殼材質	聚氨酯烤漆低銅鑄鋁合金
● 襯里材料：	氯丁橡膠·聚氨酯橡膠·聚四氟乙烯（PTFE）·聚全氟乙丙烯（F46）
● 電極材料：	含鉬不銹鋼·哈氏合金B·哈氏合金C·鈦·鉭·鉑—銥合金· 不銹鋼涂覆碳化鎢
● 法蘭材料：	碳鋼
● 接地環材料：	不銹鋼
● 插入式:	電極材料—含鉬不銹鋼;傳感器材料—不銹鋼+PVC
● 防護等級：	IP66（標準型） IP68（潛水型，僅適用于分體型氯丁橡膠和聚氨酯襯里的傳感器，且不包括防爆結構）
● 防爆標志：	ExdmbⅡBT6
